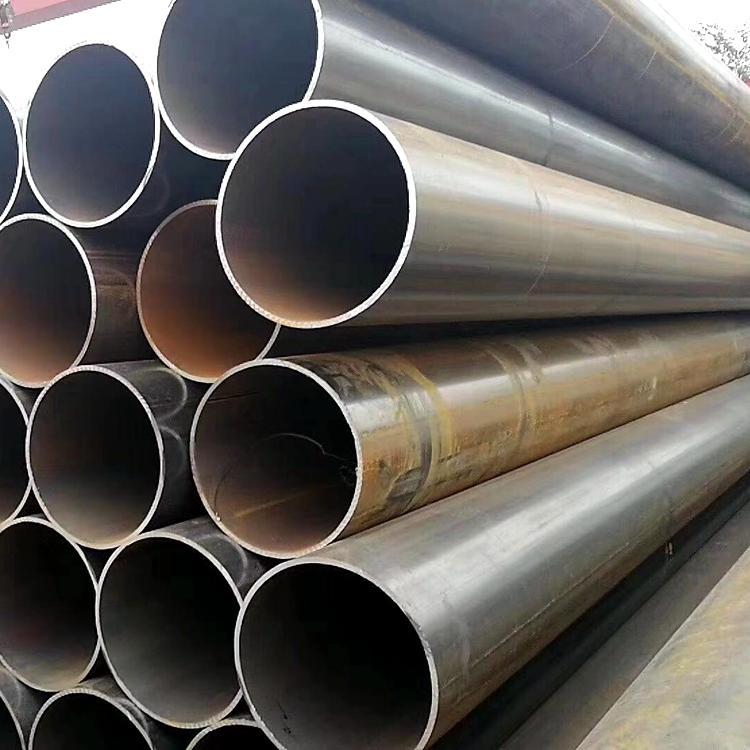

直縫焊接鋼管用熱軋或冷軋鋼板或鋼帶卷焊制成的鋼管在焊接設備上進行直縫焊接得到的管子都叫直縫焊管。(由于鋼管的焊接處成一條直線故而得名)。
直縫焊接鋼管主要生產流程說明：
1. 板探：用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后，首先進行全板超聲波檢驗;
2. 銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀;
3. 預彎邊：利用預彎?rùn)C(jī)進行板邊預彎，使板邊具有符合要求的曲率;
4. 成型：在JCO成型機上首先將預彎后的鋼板的一半經過多次步進沖壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，*后形成開口的"O"形
5. 預焊：使成型后的直縫焊鋼管合縫并采用氣體保護焊(MAG)進行連續焊接;
6. 內焊：采用縱列多絲埋弧焊(*多可為四絲)在直縫鋼管內側進行焊接;
7. 外焊：采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接;
8. 超聲波檢驗Ⅰ：對直縫焊鋼管內外焊縫及焊縫兩側母材進行100%的檢查;
9. X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，采用圖象處理系統以保證探傷的靈敏度;
10. 擴徑：對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態;
檢驗方法
直縫焊接鋼管質量檢驗方法有很多種，其中物理方法也是*常用的檢驗方法，物理檢驗就是利用一些物理現象進行測定或檢驗的方法。材料或Q235B直縫焊管內部缺陷情況的檢查，一般都是采用無損探傷的方法。當前的無損探傷有磁力探傷、超聲波探傷、射線探傷、滲透探傷等。
